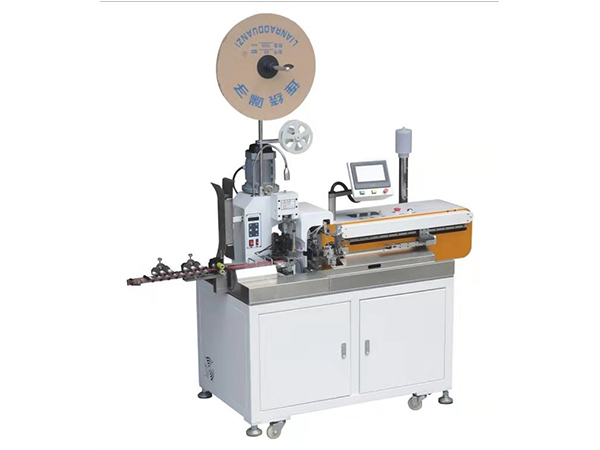

全自動單端扭線沾錫機

型號：HW-05
功能：電線切斷、單雙頭半剝剝皮、單頭打端、單端扭線、單端上錫
加工範圍：32#-16# (視線材而定）

服務熱線： 134-2905-5778

在線谘詢

產品簡介 / Introduction

特點描述features

01秒換長/短線長/短線切換無需更換後端剝線夾，實現秒換。
02扭線快速切換實現了馬達式扭線，正反向兩種扭線方式，扭線快慢鬆緊均可在觸屏快速切換。
03進口品牌核心部件刀架是三菱伺服帶精密絲杆雙導軌，前後端剝皮絲杆雙導軌及日本三伺服馬達。
04更優結構設計在吸氣基礎上加裝有吹氣吹膠皮裝置，利於保護芯線，進一步確保膠皮收集幹淨。
05全數字化操作觸屏式操作界麵，刀口大小、裁線、剝皮、打端、扭線、沾助焊劑等全數字化操作。
06無間隙上下壓端使用雙導軌裝置，90度旋轉快速壓端，確保細線小子剝皮壓端的高精密與穩定性。
07可大行程剝皮沾錫後端旋轉沾錫采用750瓦大功率三菱伺服及精密行星減速機，增大後剝行程。
08使用壽命更長機器配件采用防腐材料，免受腐蝕；實現馬達電動式旋轉刮錫，免受氣壓幹擾。
09清潔環保作業設有多重作業裝置使機器長期保持清潔，保持良好的工作環境。

型號名稱	HW-05全自動單端扭線沾錫機
顯示方式	中文觸摸屏液晶顯示
電源	AC220/50Hz
功能	電線切斷、單雙頭半剝剝皮、單頭打端、單端扭線、單端上錫
電線加工範圍	32#-16# (視線材而定）
產能	普通電子線時速7000條，按100mm長計速，32-18#同時5條、16#可同時做3-4條（視線材大小長短有區別)
裁線長度	13－850mm (可變換)
剝口長度	標機前剝長8mm、後剝長11mm（可變換,後剝長15／18mm等）
沾錫長度	11mm或更長(可變換）
扭線長度	2mm-10.5mm（可變換）
適用線材	電子線、高溫線、鐵氟龍等
扭線方式	數字化操作（馬達驅動方式）
空氣壓力	6公斤左右
傳動結構	精密絲杆、導軌、減速機
外觀尺寸	18006501300 mm
輔助裝置	橫直端子漏廢料裝置／收廢焊劑裝置／收廢錫渣裝置／收廢膠皮裝置
檢測功能	打端檢測、缺線檢測、線材打結、氣壓檢測（可裝端子壓力監測）
旋沾模式	前後端伺服帶行星減速機製動
重量	400KG

穩定性保障
• 配8台高精度加工中心和中走絲、慢走絲等數控機床，確保配件精密度； • 電子元器件采用進口品牌，有效保證高速生產下的穩定性和一致性。
精度的預控
• 從電機組合設計到送線模塊創新技改，.17c嫩嫩草色视频設備實現係統化精度控製； • 自主設計製造的預送料係統、耐磨皮帶增大摩擦力，保證線束加工精度。
數字化體係
• 擁有成熟的數字化體係，提供符合生產工藝的軟件、硬件一體化集成； • 擁有過硬的技術創新和加工製造能力，可根據客戶需求快速研發新機型。
